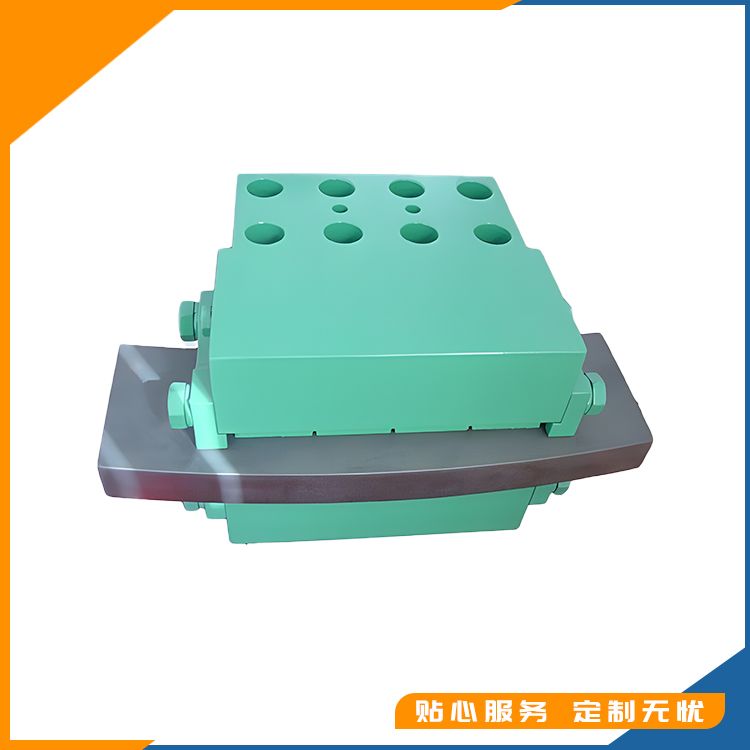

应用：主要用于分离发电机组偏航刹车上及其中运输、港口装卸、电缆、吊索设备等各种行业的多种机械驱动配套的机械制动或减速。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲采用固定式安装设计。▲采用常开式设计，液压站驱动制动，动作迅速，安全可靠。▲高性能的摩擦材料，耐温性能好（可达300℃），摩擦系数稳定。▲制动间隙小，反应时间短，制动更迅速。▲结构简单，安装、维护方便。工作条件:◆环境温度：－30℃～+70℃。◆工作压力：30bar-160bar。◆制动盘厚度：30mm-80mm。

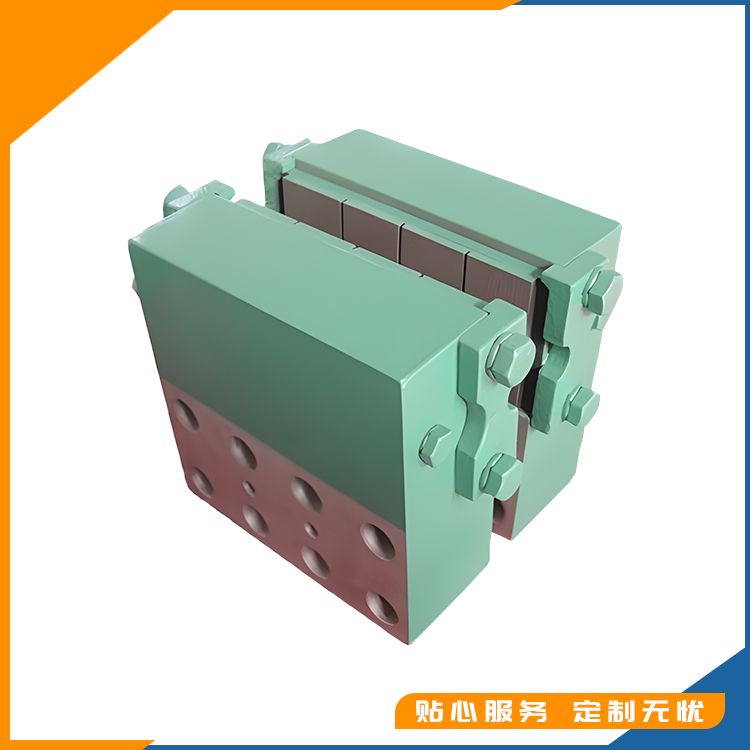

应用：主要用于分离发电机组偏航刹车上及其中运输、港口装卸、电缆、吊索设备等各种行业的多种机械驱动配套的机械制动或减速。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲采用固定式安装设计。▲采用常开式设计，液压站驱动制动，动作迅速，安全可靠。▲高性能的摩擦材料，耐温性能好（可达300℃），摩擦系数稳定。▲制动间隙小，反应时间短，制动更迅速。▲结构简单，安装、维护方便。工作条件:◆环境温度：－30℃～+70℃。◆工作压力：30bar-160bar。◆制动盘厚度：30mm-80mm。

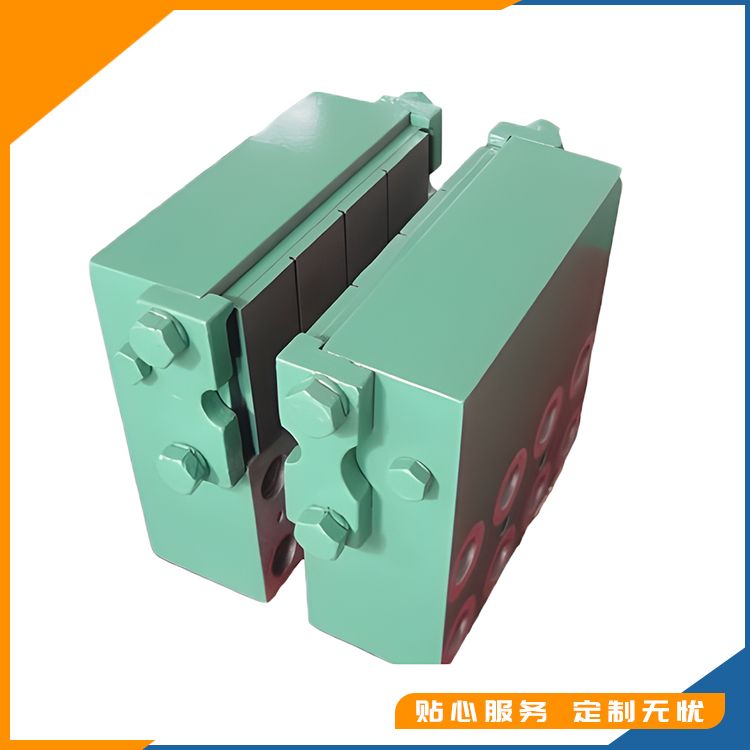

应用：主要用于分离发电机组偏航刹车上及其中运输、港口装卸、电缆、吊索设备等各种行业的多种机械驱动配套的机械制动或减速。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲采用固定式安装设计。▲采用常开式设计，液压站驱动制动，动作迅速，安全可靠。▲高性能的摩擦材料，耐温性能好（可达300℃），摩擦系数稳定。▲制动间隙小，反应时间短，制动更迅速。▲结构简单，安装、维护方便。工作条件:◆环境温度：－30℃～+70℃。◆工作压力：30bar-160bar。◆制动盘厚度：30mm-80mm。

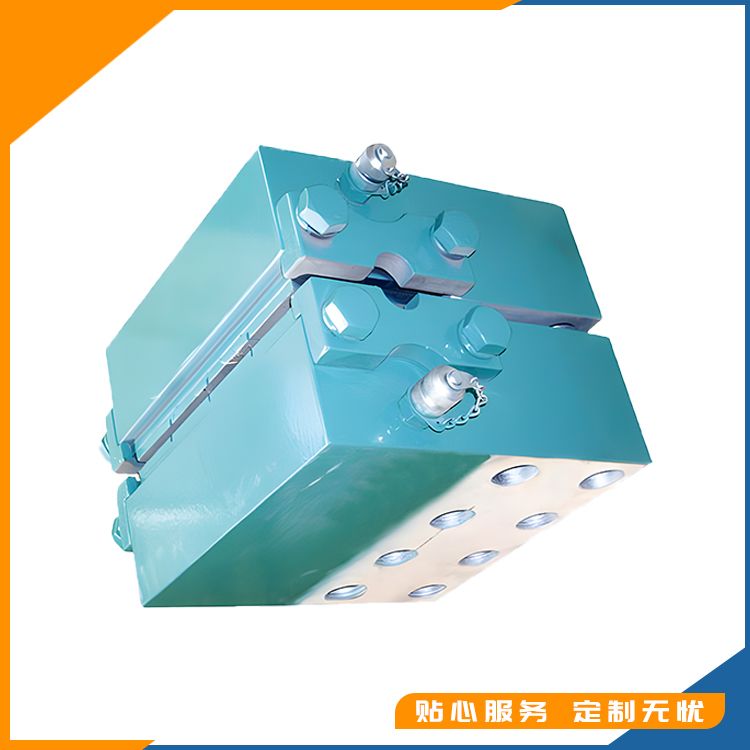

应用：ADH系列液压直动制动器主要用于风力发电机组的偏航制动。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲采用固定式安装设计。▲采用常开式设计，液压站驱动制动，动作迅速，安全可靠。▲高性能的摩擦材料，耐温性能好，摩擦系数稳定。▲制动间隙小，反应时间短，制动更迅速。▲设有泄漏油口，避免油液泄漏时污染制动盘，更安全可靠。工作条件:◆环境温度：－40℃～+80℃。◆附近环境空气月均匀相对湿度不大于90%。◆(1)环境温度：常温型-20℃～+50℃;低温型-40℃～+50℃。◆(2)周围工作环境中不得有易燃、易爆性气体和介质。◆(3)空气相对湿度不大于95%。◆(4)可用于户外、盐雾、沙漠等工作环境。

应用：4SH-15WD,4SH-30WD盘式制动器与鼓式制动器相比具有结构紧凑，制动力大、安装方便等优点，它主要用于起重，运输，冶金，矿山，港口，建筑机械，电缆，吊索设备，风力发电机，纺织机械等各行业的多种机械驱动配套的机械制动或减速符合标准：盘式制动器技术要求符合标准。主要特点：▲ 制动力大，维修费用低带衬垫磨损自动补偿装置（制动力矩稳定）响应时间短▲ 安装公差大：制动盘端面跳动，大值0.2mm。底座相对于盘的垂直度偏差，大值0.4%▲ 可选配开闸限位、衬垫磨损、极限限位等开关，进行信号显示或联锁保护。▲ 高性能无石棉硬质摩擦衬垫，摩擦系数稳定，不损伤制动盘且对水介质和盐雾(海水)不敏感。▲ 合理的密封结构设计和进口密封件。效果好、寿命长。▲ 安装位置灵活，使用、调整、维护简单。工作条件:◆ 环境温度:-20°C?+ 50°C；◆ 相对湿度:≤90％；◆ 可选配液压站(液压站选型详见液压站样本)；◆ 有特殊要求时在订货时协商确定。基本参数：● 产品型号：4SH-15WD,4SH-30WD● 适用盘径：?D≥?315mm● 制动力：1650N-10170N

应用：多安装于风机偏航机构，实现偏航阻尼、锚定及解缆等功能。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲ 常开式设计，液压施力制动，通过改变液压力实现制动力的改变。；▲ 通过改变活塞的行程来实现摩擦片磨损的补偿；▲ 双缸对称式结构，安装方便、互换性强▲ 结构紧凑、外露部件少，整机防腐性好，可靠性高，维护简单；▲ 高性能的摩擦衬垫，摩擦系数稳定，制动平稳、噪音小▲ 摩擦片两边有安装挡板，更换衬垫不需将制动器整体拆下，快捷方便。▲ 设有泄油口，避免油液泄漏时污染环境，安全环保。▲ 可设置摩擦片极限磨损指示，便于观察或实现制动器状态显示和联锁保护。工作条件:◆环境温度：－40℃～+80℃。◆附近环境空气月均匀相对湿度不大于90%。基本参数：●DADH75系列液压盘式制动器：活塞直径（mm）：75制动盘径（mm）：≥900标准制动盘厚度（mm）：30●DADH80系列液压盘式制动器：活塞直径（mm）：80制动盘径（mm）：≥900标准制动盘厚度（mm）：30

应用：DZD-1制动单元以压缩空气为源动力，具有机械的增力机构和自动的间隙调整机构，主要结构由 闸瓦和闸瓦托、一个带有制动缸的箱体、一套楔形增力和力的传递机构以及一个内置的、可以自动补偿闸瓦和车轮踏面磨损量的闸瓦间隙调整器组成。主要特点：闸瓦（踏面）制动单元基本结构特性：▲力的放大机构为楔角放大原理，使制动单元重量轻、体积小、输出力大且范围广。▲单向间隙调整器对弹性变形的不调整性，确保闸瓦与车轮踏面的有效间隙。▲弧形滑块式和支点移动式径向活动闸瓦托结构，能自动保持均匀闸瓦间隙，防止闸瓦偏磨。▲更换新闸瓦时省时省力，用16的六角扳手拧动制动单元后面的内六角形调整螺母，▲可以快速、方便地使闸瓦托复位从而得到安装新闸瓦所需的空间。工作原理:制动时，压力空气P进入制动缸，克服楔形增力机构复原弹簧的作用力，推动楔形增力机构向下移动，并推动轴承托架及间隙调整器向前移动，推动闸瓦托使闸瓦与车轮踏面接触，从而达到制动效果。基本参数：▲制动气缸直径180mm；▲刹车片与车轮踏面正常间隙（退距）3~5±1mm；▲闸瓦间隙调整能力：12.5mm；▲闸瓦单次行程：11mm；▲0.45MPa气压时，制动单元输出正压力不小于37KN；

应用：SPZ系列产品是一种高性能比、多功能的先进制动产品，广泛适用于集装箱起重机、卸船机、钢厂铸造起重机、水电桥机、升船机、缆机等设备的理想工作制动及紧急制动。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲ 对中式结构设计，摒弃传统臂盘的偏置式，实现弹簧力作用于中心，对制动臂不产生扭力，延长轴套的使用寿命，提高传动效率。▲ 传力系统结构的优化配置实现以单推动器的双施力点双制动点，大制动力矩的对称制动运作机理，较小空间位置内实现较大制动力矩。▲ 通过两个对称点同时将制动力作用到制动盘上，从而补偿对轴产生的径向力。▲ 附加方便手动释放装置、等退距装置、摩擦片磨损自动补偿和显示等多种功能配置的设计。磨擦片磨损后无需人工调整。▲ 常闭式设计，（断电）弹簧制动，（通电）推动器释放。工作条件:◆环境温度：-20℃~50℃，使用地点的海拔高度符合GB755-2000。当低于-20°C时，推动器工作油改用YH-10航空液压油或按要求带加热器，详情参考Ed推动器样本。◆周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90。◆一般用于三相交流电源：380V、50HZ。(根据需要可生产60Hz或不同的电压，请注意推动器铭牌，订货时事先说明)。◆户外雨雪浸蚀或有腐蚀性气体和介质应采用防腐型产品。基本参数：● 产品型号：SPZ-500/E301/8,SPZ-710/E500/12,● 适用盘径：320-710mm● 制动力矩：3000-24000Nm

应用：YPZ2ⅣⅤⅥ系列电力液压盘式制动器是一种高性能、多功能的先进产品。由于其具有瓦块退距自动均等，衬垫磨损自动补偿等先进功能，使用过程中维护非常便捷。通过增设各种限位开关，可给主机PLC提供所需要的联锁保护信号。非常适合各种现代的大型专 用装卸机械、起重运输机械、冶金设备、矿山设备及工程机械中各种机构的减速和维持(停车)制动。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲ 联锁退距均等装置和瓦块自动随位装置,使用过程中可始终保持两侧瓦块退距均等且无需调整，完全避免制动衬垫浮贴制动盘的现象；▲ 要摆动铰点均设有自润滑轴承，使用过程中无需润滑；传动效率高，动作灵敏，制动器闭合(上闸)时间为0.25~0.4S；▲ 无级衬垫摩损自动补偿装置，可使瓦块退距和制动力矩在使用过程中保持恒定，免去经常调整的麻烦；▲ 力矩可调内置式弹簧，设有力矩标尺；▲ 制动衬垫为插装式，更换便捷。提供半金属、粉末冶金等多种材质衬垫以适应不同工况；▲ 配套Ed系列电力液压推动器产品，动作灵敏、使用寿命长；▲ 常闭式设计，（断电）弹簧制动，（通电）推动器释放。工作条件:◆ 海拔高度:<2000m;◆ 环境温度:-20°C〜+ 40°C;◆ 相对湿度:≤90％;◆ 工作制:间歇性（S3-60％）和连续（S1）;◆ 电源电压：三相交流，AC380 50Hz （其他电源等级可按需要定制）;◆ 有特殊要求时在订货时协商确定。基本参数：● 产品型号：YPZ2-Ⅳ、YPZ2-Ⅴ、YPZ2-Ⅵ● 适用盘径：250～1100mm● 制动力矩：270～18150Nm

应用：YPZ2ⅠⅡⅢ系列电力液压盘式制动器是一种高性能、多功能的先进产品。由于其具有瓦块退距自动均等，衬垫磨损自动补偿等先进功能，使用过程中维护非常便捷。通过增设各种限位开关，可给主机PLC提供所需要的联锁保护信号。非常适合各种现代的大型专 用装卸机械、起重运输机械、冶金设备、矿山设备及工程机械中各种机构的减速和维持(停车)制动。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲ 联锁退距均等装置和瓦块自动随位装置,使用过程中可始终保持两侧瓦块退距均等且无需调整，完全避免制动衬垫浮贴制动盘的现象；▲ 要摆动铰点均设有自润滑轴承，使用过程中无需润滑；传动效率高，动作灵敏，制动器闭合(上闸)时间为0.25~0.4S；▲ 无级衬垫摩损自动补偿装置，可使瓦块退距和制动力矩在使用过程中保持恒定，免去经常调整的麻烦；▲ 力矩可调内置式弹簧，设有力矩标尺；▲ 制动衬垫为插装式，更换便捷。提供半金属、粉末冶金等多种材质衬垫以适应不同工况；▲ 配套Ed系列电力液压推动器产品，动作灵敏、使用寿命长；▲ 常闭式设计，（断电）弹簧制动，（通电）推动器释放。工作条件:◆ 海拔高度:<2000m;◆ 环境温度:-20°C〜+ 40°C;◆ 相对湿度:≤90％;◆ 工作制:间歇性（S3-60％）和连续（S1）;◆ 电源电压：三相交流，AC380 50Hz （其他电源等级可按需要定制）;◆ 有特殊要求时在订货时协商确定。基本参数：● 产品型号：YPZ2-Ⅰ、YPZ2-II、YPZ2-Ⅲ● 适用盘径：315～1250mm● 制动力矩：270～20540Nm

应用：YP11.YP21.YP31系列电力液压盘式制动器是一种高性能、多功能的先进产品。由于其具有瓦块退距自动均等，衬垫磨损自动补偿等先进功能，使用过程中维护非常便捷。通过增设各种限位开关，可给主机PLC提供所需要的联锁保护信号。非常适合各种现代的大型专 用装卸机械、起重运输机械、冶金设备、矿山设备及工程机械中各种机构的减速和维持(停车)制动。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲ 联锁退距均等装置和瓦块自动随位装置,使用过程中可始终保持两侧瓦块退距均等且无需调整，完全避免制动衬垫浮贴制动盘的现象；▲ 要摆动铰点均设有自润滑轴承，使用过程中无需润滑；传动效率高，动作灵敏，制动器闭合(上闸)时间为0.25~0.4S；▲ 无级衬垫摩损自动补偿装置，可使瓦块退距和制动力矩在使用过程中保持恒定，免去经常调整的麻烦；▲ 力矩可调内置式弹簧，设有力矩标尺；▲ 制动衬垫为插装式，更换便捷。提供半金属、粉末冶金等多种材质衬垫以适应不同工况；▲ 配套Ed系列电力液压推动器产品，动作灵敏、使用寿命长；▲ 常闭式设计，（断电）弹簧制动，（通电）推动器释放。工作条件:◆ 海拔高度:<2000m;◆ 环境温度:-20°C〜+ 40°C;◆ 相对湿度:≤90％;◆ 工作制:间歇性（S3-60％）和连续（S1）;◆ 电源电压：三相交流，AC380 50Hz （其他电源等级可按需要定制）;◆ 有特殊要求时在订货时协商确定。基本参数：● 产品型号：YP11、YP21、YP31● 适用盘径：355～1100mm● 制动力矩：935～21200Nm

应用：YP1.YP2.YP3系列电力液压盘式制动器是一种高性能、多功能的先进产品。由于其具有瓦块退距自动均等，衬垫磨损自动补偿等先进功能，使用过程中维护非常便捷。通过增设各种限位开关，可给主机PLC提供所需要的联锁保护信号。非常适合各种现代的大型专 用装卸机械、起重运输机械、冶金设备、矿山设备及工程机械中各种机构的减速和维持(停车)制动。符合标准：电力液压盘式制动器符合DIN15435标准和JB/T7020-2006标准。配套符合DIN15430标准的Ed系列推动器。主要特点：▲ 联锁退距均等装置和瓦块自动随位装置,使用过程中可始终保持两侧瓦块退距均等且无需调整，完全避免制动衬垫浮贴制动盘的现象；▲ 要摆动铰点均设有自润滑轴承，使用过程中无需润滑；传动效率高，动作灵敏，制动器闭合(上闸)时间为0.25~0.4S；▲ 无级衬垫摩损自动补偿装置，可使瓦块退距和制动力矩在使用过程中保持恒定，免去经常调整的麻烦；▲ 力矩可调内置式弹簧，设有力矩标尺；▲ 制动衬垫为插装式，更换便捷。提供半金属、粉末冶金等多种材质衬垫以适应不同工况；▲ 配套Ed系列电力液压推动器产品，动作灵敏、使用寿命长；▲ 常闭式设计，（断电）弹簧制动，（通电）推动器释放。工作条件:◆ 海拔高度:<2000m;◆ 环境温度:-20°C〜+ 40°C;◆ 相对湿度:≤90％;◆ 工作制:间歇性（S3-60％）和连续（S1）;◆ 电源电压：三相交流，AC380 50Hz （其他电源等级可按需要定制）;◆ 有特殊要求时在订货时协商确定。基本参数：● 产品型号：YP1、YP2、YP3● 适用盘径：315～500mm● 制动力矩：280～20000Nm
